雙排板鏈斗式提升機概述：
NE系列斗式提升機中NE50及以上型號為雙排鏈形式，即提升機箱體內安裝兩排鏈條，鏈條掛在料斗兩邊，雙排板鏈斗式提升機提升量大，性能穩定，是水泥廠、鑄造廠、砂石廠、鋼廠等行業的常用提升輸送設備。
NE50板鏈斗式提升機是常用的一個雙排鏈提升機型號，提升量60立方/小時。箱體尺寸約650*1240mm，鏈條節距152.4mm，料斗間距304.8mm，料斗寬度300mm。料斗運行速度約0.5m/s。

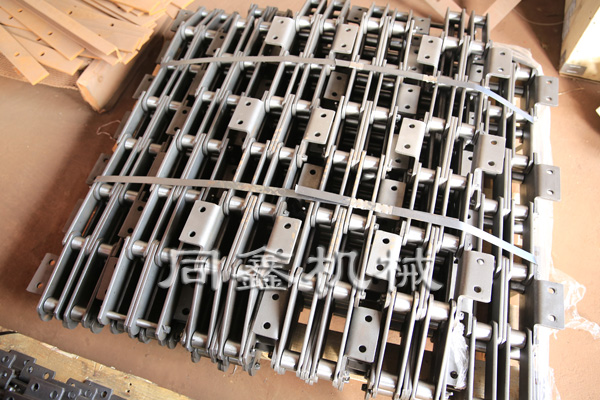

NE15型斗式提升機雙排板鏈鏈條（鏈條節距101.6mm）

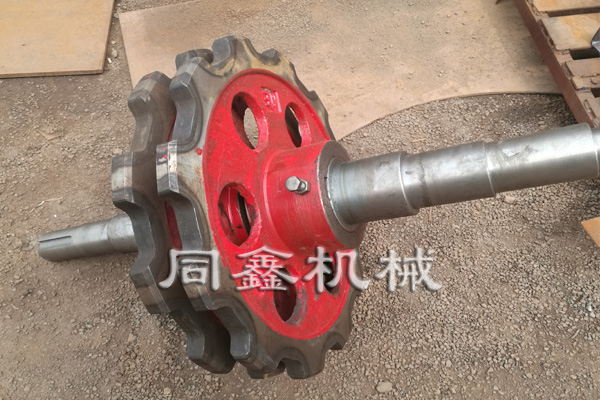

NE15型斗式提升機雙排板鏈鏈輪
雙排板鏈斗式提升機產品結構：
雙排板鏈提升機和普通斗式提升機結構基本類似，主要由頭部箱體、尾部箱體、中間箱體、運行部分等組成，其運行部分為雙排板鏈條和料斗，頭部、尾部箱體也各安裝兩個鏈輪，下鏈輪比上鏈輪少一個齒，直徑稍微小一點。

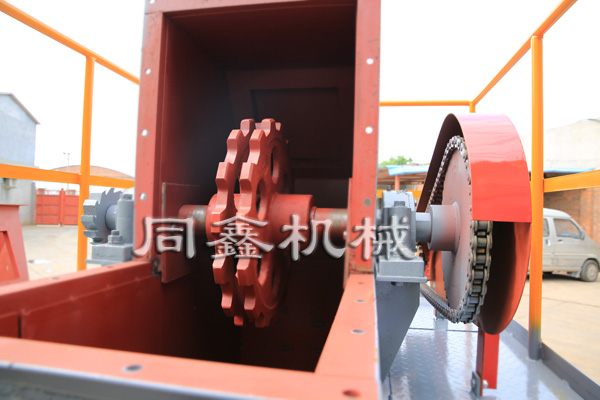

雙排板鏈提升機頭部箱體裝配兩個輸送鏈輪、傳動鏈輪、電機減速機、逆止器、檢修平臺等，出料口設置有唇板、觀察口。
NE型板鏈斗式提升機主要適用于輸送生料，水泥，煤炭，焦炭，石灰石，干粘土，熟料，碎石，砂子，化肥，糧食等粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料。廣泛應用于礦山、冶金、建材、煤炭、水電、水泥等行業部門垂直提升塊狀、粉狀且物料溫度不超過250℃以下的物料。
NE型板鏈斗式提升機為板鏈式、重力誘導卸料的提升設備。NE型板鏈斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度控制在250℃以下。
本系列提升機規格多(NE15~NE800共11種)；密封性好，運行可靠，環境污染少，操作、維修方便，使用壽命長。
同鑫振動機械生產的斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。
同鑫振動機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
雄厚的技術力量，優惠的價格，嚴格的內部質量檢測監督，確�？焖俳回浲瑫r確保產品質量，售前售后服務團隊保障您設備的無憂使用！
NE系列板鏈式提升機共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈斗式提升機產品特點:
1、提升范圍廣。NE型板鏈斗式提升機不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250℃。
2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m³/h。
3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈式高強度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈使用壽命超過5年。
5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈式高強度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40米)。
6、箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封型較強密封性好，環保無污染。
7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
8、操作維修方便、易損件少，使用成本低。

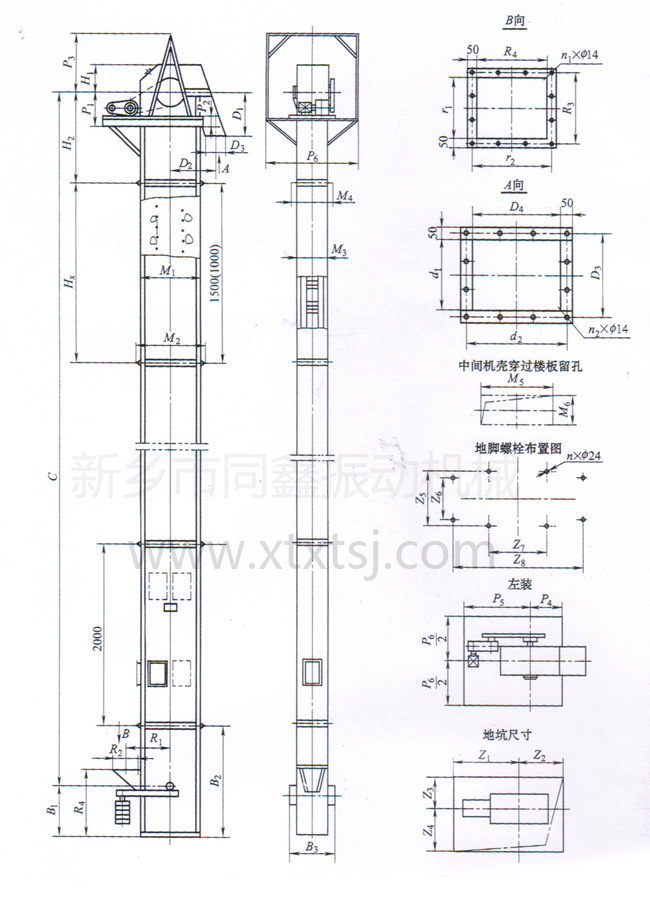

NE系列板鏈斗式提升機外形圖:
NE系列板鏈斗式提升機技術參數表:
|
型號 |
提升能力
（m³/h） |
斗速（m/s） |
主軸轉數（n/min） |
料 斗 |
鏈條節距
(mm) |
運行部件重量(Kg/m) |
物料大塊度 |
容積
（L） |
斗寬
(mm) |
斗距
(mm) |
|
允許所占百分比% |
|
10 |
25 |
50 |
75 |
100 |
|
NE15 |
15 |
約0.5 |
16.54 |
2.5 |
250 |
203.2 |
101.6 |
27.5 |
65 |
50 |
40 |
30 |
25 |
|
NE30 |
30 |
約0.5 |
16.54 |
7.8 |
300 |
304.8 |
152.4 |
35 |
90 |
75 |
58 |
47 |
40 |
|
NE50 |
60 |
約0.5 |
16.54 |
15.7 |
300 |
304.8 |
152.4 |
64 |
90 |
75 |
58 |
47 |
40 |
|
NE100 |
110 |
約0.5 |
14.13 |
35 |
400 |
400 |
200 |
89 |
130 |
105 |
80 |
65 |
55 |
|
NE150 |
170 |
約0.5 |
14.13 |
52.2 |
600 |
400 |
200 |
112.5 |
130 |
105 |
80 |
65 |
55 |
|
NE200 |
210 |
約0.5 |
10.9 |
84.6 |
600 |
500 |
250 |
134 |
170 |
135 |
100 |
85 |
70 |
|
NE300 |
320 |
約0.5 |
10.9 |
127.5 |
700 |
500 |
250 |
188 |
170 |
135 |
100 |
85 |
70 |
|
NE400 |
380 |
約0.5 |
8.3 |
182.5 |
700 |
600 |
300 |
205 |
205 |
165 |
125 |
105 |
90 |
|
NE500 |
470 |
約0.5 |
7.1 |
260.9 |
700 |
700 |
350 |
223 |
240 |
190 |
145 |
120 |
100 |
|
NE600 |
600 |
約0.5 |
7.1 |
330.2 |
800 |
700 |
350 |
350 |
240 |
190 |
145 |
120 |
100 |
|
NE800 |
800 |
約0.5 |
6.2 |
501.8 |
800 |
800 |
400 |
313 |
270 |
220 |
165 |
135 |
110 |
注：上表中所給出的技術參數為部分板鏈斗式提升機的參數，其他型號規格的板鏈斗式提升機的參數這里不再一一列出，咨詢具體詳細參數請致電我公司業務或技術部！
斗式提升機產品訂貨須知：
提升機頂部設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有設備安裝吊鉤時，可在訂貨時提出取消頂部起吊支架，提升機的上機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按照現場實際情況配制非標準尺寸平臺，但應在訂貨時提出。
每臺NE型斗式提升機一般只配套供應一節帶有檢視門的中間機殼，若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
訂貨時請注明產品名稱、規格型號、材質要求、提升輸送量要求、提升高度（如進出料口高度、頭尾輪中心距、底部到出料口、設備總高）、電機要求及裝配形式等，如有并提供供貨總圖、或其它的特殊要求。
|
