斗式提升機系列產品
>> 產品推薦---脫水斗式提升機/坑撈斗式提升機

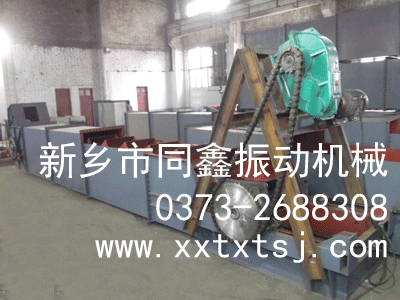

脫水斗式提升機/坑撈、撈坑斗式提升機-同鑫振動機械
選煤廠生產用的斗式提升機，分為脫水式斗式提升機和撈坑式斗式提升機。脫水式斗式提升機用于跳汰機下部提升洗后的煤和矸石；撈坑式斗式提升機用于從撈坑沉淀池中提升大顆粒精煤和細粒煤，并使被提升物料在提升過程中，在重力過程中，在重力作用下與斗內自行脫水。
脫水斗式提升機/坑撈斗式提升機產品概述：
脫水斗式提升機、撈抗斗式提升機（以下簡稱斗提機）是選煤廠和鈣鎂磷肥廠常用的機械設備之一，具有結構簡單、運轉可靠的優點。脫水斗式提升機、撈抗斗式提升機主要用于提升洗后的中煤、矸石和激冷后的鈣鎂磷肥，也適用于輸送洗滌后的塊狀或顆粒狀的其他物料，以便物料在提升輸送過程中，在料斗內自行脫水。

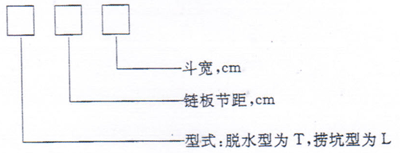

脫水斗式提升機/坑撈斗式提升機產品型號說明：
示例
T3240脫水斗式提升機：T—脫水
32—斗鏈節距
40料斗寬度
示例
L3240撈坑斗式提升機：L—撈坑
32—斗鏈節距
40料斗寬度
脫水斗式提升機、撈坑斗式提升機系列產品設備特點:主要用于選煤廠選后產品的運輸及脫水，安裝角度為55°～70°，多為60°，運行速度為0.16～0.27m/s,塊煤脫水時間為20～25s,末煤約為40～60s。該設備結構簡單，運行可靠，使用壽命長，維護費用低。脫水斗式提升機主要用于選煤廠配合跳汰機對選后產品（包括中煤和矸石）的提升和脫水。撈坑式提升機主要用于精煤的初步脫水。
脫水斗式提升機/坑撈斗式提升機產品結構簡介:
1、脫水斗提機
（1）脫水斗提機的驅動裝置包括電動機、減速機、傳動鏈及鏈輪。電動機和減速器之間用彈性注銷聯柱器聯接，減速器和傳動主軸之間用套筒滾子鏈傳動，鏈條的張緊靠壓緊鏈輪調節，考慮到斗鏈有可能突然被卡住而發生事故，在從動鏈輪上裝有安全銷。驅動裝置安裝在傳動支架上，傳動支
架焊在頭部節段上；
（2）頭部組件由傳動部件及拉緊裝置組成，該組件包括星輪、傳動主軸、軸承及頂緊螺桿等。星輪為四(五)方形，軸承座的底部帶有燕尾槽，軸承借助螺桿來調節斗鏈的松緊；
（3）機體由頭部節段、中間節段（敞開節段、過渡節段、密封節段）和尾部節段組成，節段均為金屬焊接結構，各節段之間用角鋼法蘭聯接。為防止漏水，在聯接處墊有5mm厚的橡膠墊。頭部節段除設有卸料口外，還有為安裝拉緊裝置的槽鋼，中間節段中用于水下得封閉箱形結構，稱為封閉節段：用于水上的U形槽，稱為敞開節段：過渡節段用于上述兩種節段之間，為了防止斗鏈下垂，在中間節段內鋪設有由角鋼和扁鋼組成的導軌。尾部節段也為封閉的箱形結構，其上設有喂料口、上排水管、下放水孔和專為檢修用得清掃孔；
（4）尾部組件包括尾輪、滾輪、鍵及軸承。滾輪有兩個，均為圓形，其中一個用鍵固定在軸上，另一個空套在軸上，以補償兩排斗鏈由于不均勻摩擦與伸長而造成的在總長度上的差異。為防止尾部軸軸頸的磨損，在其上配置了兩個可以更換的鋼套。軸承的襯套用耐磨鑄鐵制成，其內緣用特制的膠質密封圈，以防止泥水侵入；

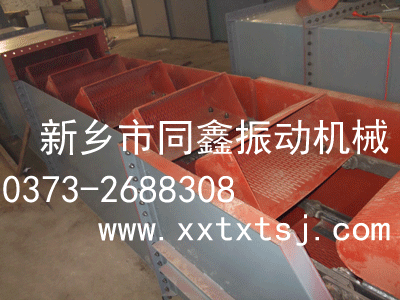

（5）斗鏈由兩條鏈條和斗子組成。鏈條為片式牽引鏈，斗子用鋼板制成，斗子上交錯排列著脫水用得長孔，并用帶榫的沉頭螺栓間隔地（間隔一個節距）安裝在鏈條上；
（6）捕捉器的作用是當斗提機斷鏈時，防止斗鏈拋出及落入機尾部。捕捉器焊接在敞開節段兩側導軌上，上面一對捕捉器安設在離傳動軸中心不超過3m處：下面一對捕捉器安設在敞開段和過渡段接鄰之間：中間捕捉器之間的距離應不大于5m，并且不等于鏈條節距的倍數；
（7）頭、中間、尾部支架及檢查傳動系統用得梯子，均為焊接的金屬構件，分別支承在樓板及基礎上；
（8）脫水斗提機結構見圖

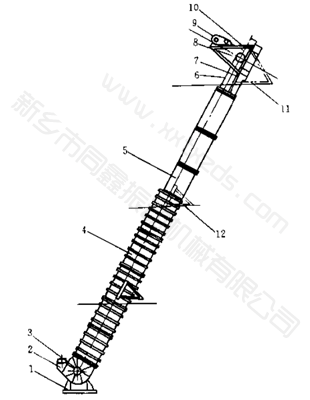

脫水式斗式提升機外形結構圖
1：尾部支架；2：尾部節段；3：尾部組件；4：封閉節段；5：敞開節段；6：斗鏈：7：頭部節段：8：頭部組件；9：傳動裝置；10：傳動支架；11：頭部支架及扶梯；12：中間支架。
2、撈抗斗式提升機
撈抗斗提機分吊式（坑外式）撈抗斗提機（其結構見圖）和座式（坑內式）撈抗斗提機（其結構見圖）。
撈抗斗式提升機的傳動裝置、頭部組件及斗鏈組件的結構同脫水斗提機的對應組件相同，撈抗斗提機和尾部組件根據使用特點分吊式尾部組件（配吊式尾部漏斗）和座式尾部組件（直接安裝在坑內）。
撈抗斗提機的機體有頭部節段、敞開節段、封閉節段、坑內敞開節段和中間支架組成，詳見圖

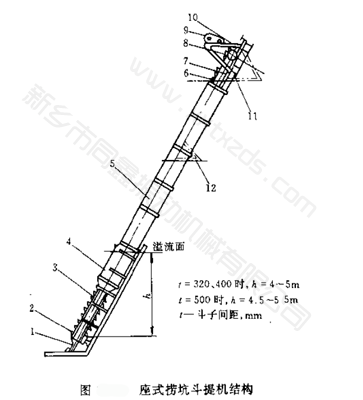

座式撈坑斗式提升機外形結構
1：座式尾部節段；2：座式尾部漏斗；3：坑內尾部組件；4：封閉節段；5：敞開節段；6：斗鏈；7：頭部節段；8：頭部組件；9：傳動裝置；10：傳動支架；11：頭部支架及扶梯；12：中間支架。

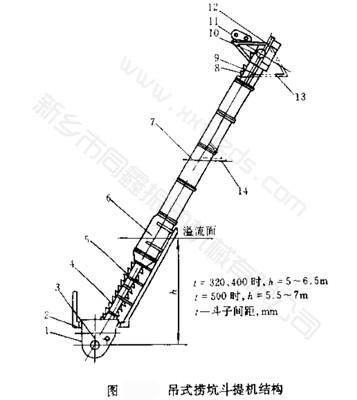

吊式撈坑斗式提升機外形結構
1：吊式尾部節段；2：吊式尾部漏斗；3：吊式尾部組件；4：吊式過渡節段；5：坑內敞開節段；6：封閉節段；7：敞開節段；8：斗鏈；9：頭部節段；10：頭部組件；11：傳動裝置；12：傳動支架；13：頭部支架及扶梯；14：中間支架
脫水斗式提升機/坑撈斗式提升機產品技術參數表：
表一：
|
主要參數 |
T3240 |
T3260 |
T4060 |
T4080 |
T40100 |
T50100 |
T50120 |
T50140 |
|
提升機*大長度m |
20 |
23 |
26 |
|
提升機角度° |
55~70 |
|
運輸物料粒度mm |
0~100 |
|
斗寬mm |
400 |
600 |
800 |
1000 |
1200 |
1400 |
|
斗子容量L |
28.3 |
42.5 |
66.4 |
88.6 |
110.7 |
173 |
207.6 |
242.2 |
|
斗子間距mm |
640 |
800 |
1000 |
|
輸送能力t/h |
15.3~51.6 |
23~77.5 |
28.7~96.8 |
38.3~129.2 |
47.8~161.4 |
59.8~201.8 |
71.8~242.2 |
83.7~282.5 |
表二：
|
主要參數 |
L3240 |
L4060 |
L40100 |
L50120 |
L50140 |
|
提升機*大長度，m |
20 |
23 |
26 |
|
提升機傾角，（°) |
60--70 |
|
運輸物料粒度，mm |
0--100 |
|
斗寬，mm |
400 |
600 |
1000 |
1200 |
1400 |
|
斗子容量，L |
20.8 |
51.9 |
86.5 |
161.7 |
188.6 |
|
斗子間距，mm |
320 |
400 |
500 |
|
輸送能力，t/h |
15.9-56.9 |
31.8-80.4 |
53-134 |
79.2-200.4 |
92.4-233.7 |
★同鑫振動可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
斗式提升機種類分類:
斗式提升機作為一種常用的提升設備，在得到廣泛的應用的同時，根據不同行業的要求不同也有著非常清楚的分類，其按照傳動結構可以分為：
(1).TD系列斗式提升機
TD系列斗式提升機是一種國家標準的斗式提升機，該系列斗式提升機和D系列斗式提升機都是采用的膠帶傳動來提升物料，兩者沒有本質的區別，D系列斗式提升機產品型號較老且型號規格少。TD系列斗式提升機是在D系列斗式提升機的基礎上經過產品改良而來，其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號.
(2).TH系列斗式提升機
TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。
(3).NE系列斗式提升機
NE系列板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
(4).TB系列斗式提升機
TB系列斗式提升機是一種較老型號的斗式提升機，其傳動部分采用板鏈傳動，現已經被相應NE系列斗式提升機產品替代
。
(5).TG系列斗式提升機
TG系列斗式提升機是一種加強型膠帶斗式提升機，其區別于TD系列斗式提升機，TG系列斗式提升機采用鋼絲膠帶作為傳動帶，其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被長稱呼為糧食專用斗式提升機。
(6).其它型號斗式提升機
常見的斗式提升機型號還有HL系列斗式提升機、GTD系列斗式提升機、GTH系列斗式提升機等，其均為上型號的不同叫法和演變形式。
